1设发送的二进制信息序列为1 0 1 0 1,码元速率为1200Baud:

(1)当载波频率为2400Hz时,试分别画出2ASK、2PSK、2DPSK信号的波形,并简述各波形的特点;
(2) 2FSK的两个载频分别为2400Hz和3600Hz时,画出其波形;
(3) 计算2ASK、2PSK、2DPSK和2FSK信号的带宽和频带利用率。
图片[1] - [通原]第7章数字带通通信系统解答 - 我的学记|刘航宇的博客

2比较相干2PSK与差分2DPSK系统抗噪声性能的差异。在大信噪比条件下,求:

(1) 误码率相同,接收机输入信噪功率比之间的关系;
(2) 接收机输入信噪比相同,误码率之间的关系。
图片[2] - [通原]第7章数字带通通信系统解答 - 我的学记|刘航宇的博客

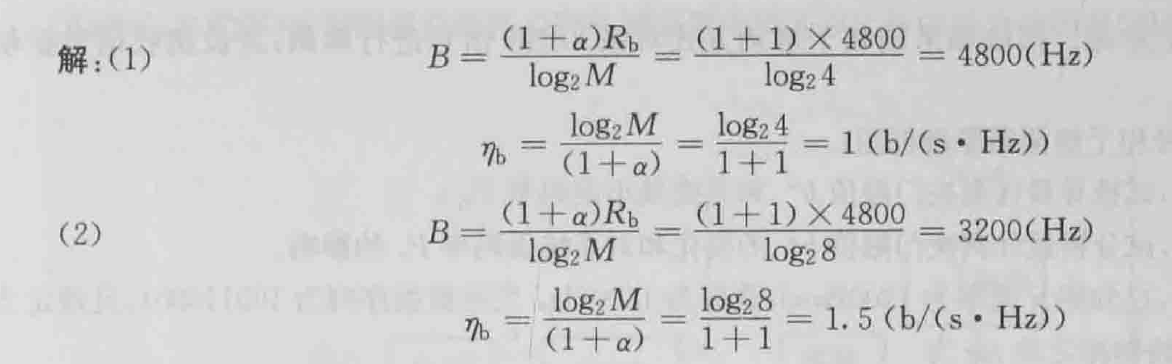

3设某MPSK系统的比特率为4800bps,并设基带信号采用余弦滚降滤波预处理。试问:

(1) 4PSK占用的信道带宽和频带利用率;
(2) 8PSK占用的信道带宽和频带利用率。
图片[3] - [通原]第7章数字带通通信系统解答 - 我的学记|刘航宇的博客
图片[4] - [通原]第7章数字带通通信系统解答 - 我的学记|刘航宇的博客

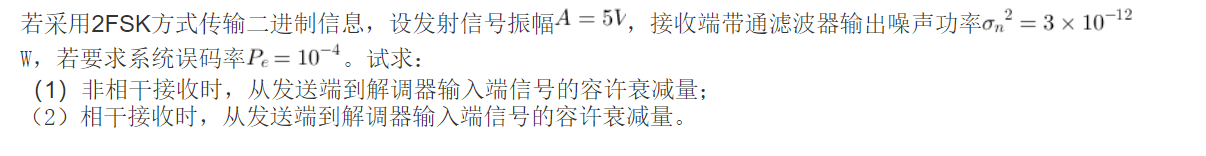

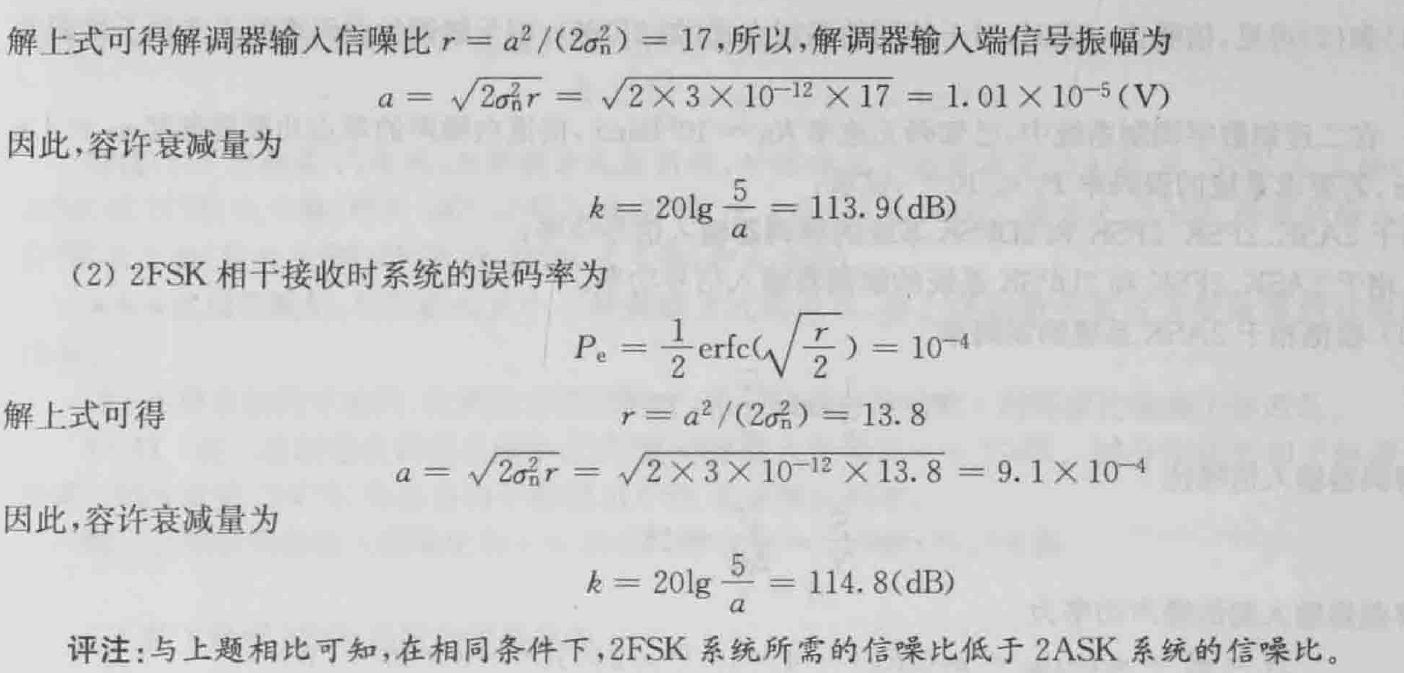

图片[5] - [通原]第7章数字带通通信系统解答 - 我的学记|刘航宇的博客
图片[6] - [通原]第7章数字带通通信系统解答 - 我的学记|刘航宇的博客

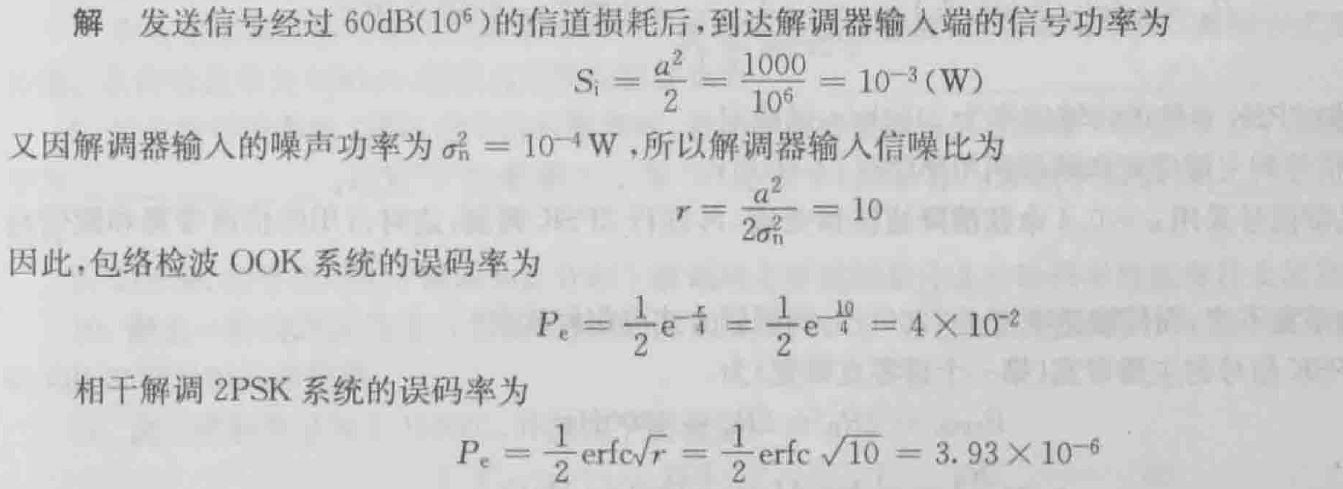

5已知数字信息为“1”时,发送信号的功率为1kW,信道损耗为60dB,接收端解调器输入的噪声功率为10^-4,试求包络检波OOK和相干解调2PSK系统的误码率。

图片[7] - [通原]第7章数字带通通信系统解答 - 我的学记|刘航宇的博客

6某二进制数字序列的信息传输速率为10kbps,采用MSK调制进行传输,求最小频差,调制指数,已调波带宽和频带利用率。

图片[8] - [通原]第7章数字带通通信系统解答 - 我的学记|刘航宇的博客

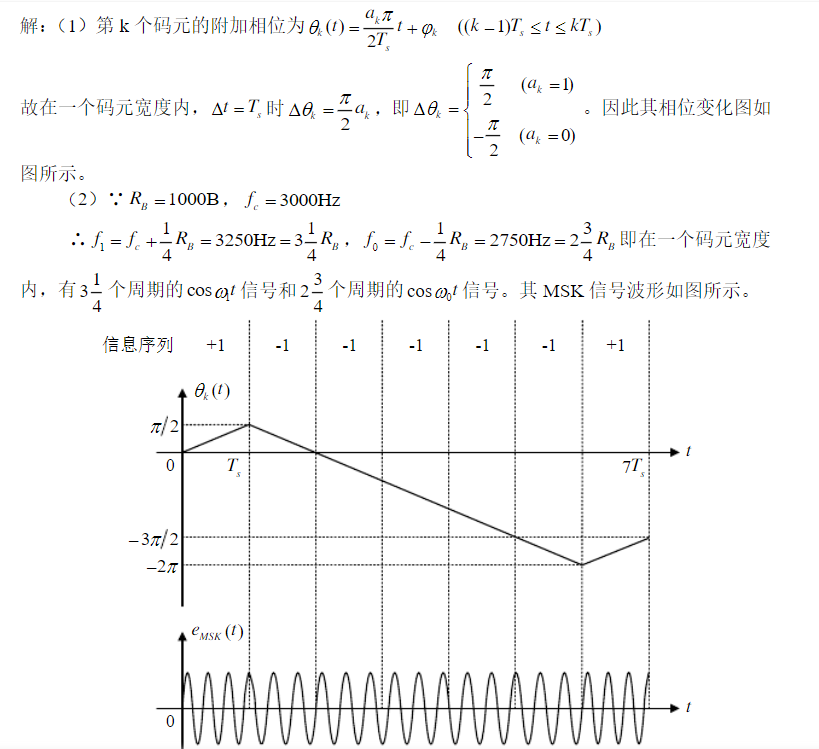

7设发送数字信息序列为+1 -1 -1 -1 -1 -1 +1,试画出MSK信号的相位变化图形。若码元速率为1000B,载频为3000Hz,试画出MSK信号的波形。

图片[9] - [通原]第7章数字带通通信系统解答 - 我的学记|刘航宇的博客

8对最高频率为6MHz的模拟信号进行线性PCM编码,量化电平数M=8,编码信号先通过a=0.2的升余弦滚降滤波器处理,再对载波进行调制。若采用2PSK调制,求所占用的信道带宽和频带利用率。

图片[10] - [通原]第7章数字带通通信系统解答 - 我的学记|刘航宇的博客
