[模电]最大不失真输出电压Uom研究

刘航宇
4年前发布 /正在检测是否收录...
温馨提示:
本文最后更新于2021年08月06日,已超过1295天没有更新,若内容或图片失效,请留言反馈。

最大不失真输出电压:
Uom=min{Uceq-Uces,Vcc-Uceq}(此为峰值,计算有效值还需除1.414),
其中
若Uom=Uceq-Uces,则晶体管先出现饱和失真
若Uom=Vcc-Uceq,则晶体管先出现截止失真
若先出现截止失真的情况Uom=Icq*(Rc//RL)(此为峰值,计算有效值还需除1.414)

Icq*(Rc//RL)在有负载RL的情况下使用

Vcc-Uceq在分析静态工作点且有输出端耦合电容的情况下使用

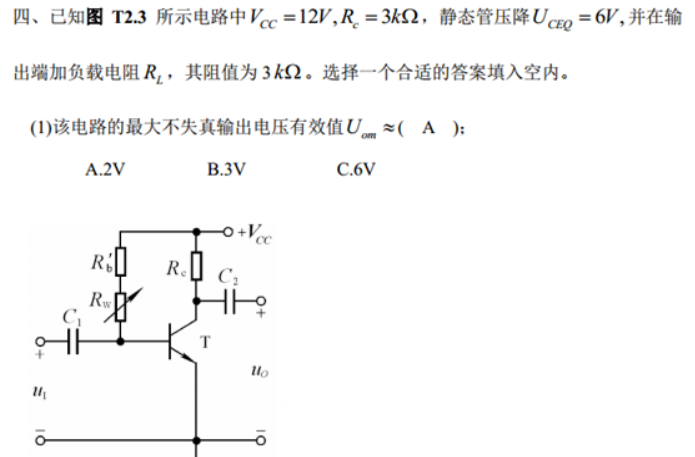

例题
图片[1] - [模电]最大不失真输出电压Uom研究 - 我的学记|刘航宇的博客
解析:

Uom=(Uceq-Uces)/√2与Uom=(Ic*Rc//Rl)/√2区别:

一个是三极管由静态工作点向饱和方向变化时可以达到的理论幅度。另一个是三极管向截止方向变化时可以达到的理论幅度。所以应该选计算结果两者中小的那个。

结语

放大电路的失真是由截止失真和饱和失真组成,所以最大不失真电压既要考虑到输出信号负半周的饱和失真,也得考虑到正半周的截止失真。
