数字IC设计项目高性能FFT芯片设计（前后端全流程）

本项目为数字集成电路设计基于 SMIC 0.18 μm 工艺，完成了 16 点基-4 FFT 算法 的芯片级前后端全流程设计，涵盖 RTL 建模、功能仿真、逻辑综合（DC）与物理实现（ICC）。最终芯片工作频率达到 135 MHz，面积 4.6953 mm²，单次 FFT 能耗 5.25×10⁻⁶ mJ。文章末尾有芯片设计源码与项目其他文件，包含：前端RTL源码、中端DC源码脚本、后端ICC源码脚本、项目报告、参考文件等。

一、设计规范简介

1.1 功能描述

本次课程设计的核心目标是实现一个 高能效的快速傅里叶变换（FFT）电路，具体规格如下：

算法：16 点基-4 FFT 算法
输入数据：实部与虚部均为 17 bit（1 bit 符号位 + 8 bit 整数位 + 8 bit 小数位）
旋转因子：实部与虚部均为 8 bit（1 bit 符号位 + 7 bit 数据位）
数据格式：定点数表示，如图 1 所示

图 1 16 点基-4 FFT 蝶形运算原理图

图 2 数据表示方式（17 bit 输入 / 8 bit 旋转因子）
运算数据的实部虚部均为17 bit
而旋转因子的实部与虚部为8 bit

1.2 性能指标

评价指标	具体数值
完成一次 16 点 FFT 运算的能耗	5.25118208 × 10⁻⁶ mJ
单位面积功耗时间 FFT 操作次数	4.1987688 × 10⁴ 次/(mm²·mW·s)
工作频率	135.135135 MHz
面积开销	4.695300 mm²

能耗计算

单次 FFT 能耗 = 每秒能耗 / 每秒 FFT 运算次数
              = 44.3512 mW/s / (1 / (16 × 7.4 ns))
              = 5.251182 × 10⁻⁶ mJ

单位面积功耗时间操作次数

单位面积功耗时间 FFT 操作次数 = 每秒 16 点 FFT 运算次数 / (面积 × 功耗 × 时间)
                              = (1 / (16 × 7.4 ns)) / (4.535456 mm² × 44.3512 mW × 1 s)
                              = 4.1987688 × 10⁴ 次/(mm²·mW·s)

二、电路性能分析与结构设计

2.1 性能估算

面积开销

芯片共有 90 个管脚，布局尺寸计算如下：

长：76 μm × 23 + 210 μm × 2 = 2168 μm = 2.168 mm
宽：76 μm × 22 + 210 μm × 2 = 2092 μm = 2.092 mm
总面积：2.168 mm × 2.092 mm = 4.535456 mm²
运算性能

每秒可完成 FFT 运算次数 = 1 s / (16 × 7.4 ns) = 8.445946 × 10⁶ 次

吞吐率

芯片采用 串行输入输出 方式，每 16 个周期完成一次信号输入，从输入第 13 个信号时开始蝶形运算，经过 8 个周期完成运算，再经过 16 个周期输出：

单次运算周期：13 + 8 + 16 = 37 个周期
单次运算吞吐率：1 / (37 × 7.4 ns) = 3.65 × 10⁶ 次/秒

由于采用了 三级流水线 架构，在连续运算足够多的情况下：

流水运算周期：16 个周期（每周期输出一个结果）
流水吞吐率：1 / (16 × 7.4 ns) = 8.45 × 10⁶ 次/秒

带宽

存储器时钟频率和数据输入速度保持恒定，峰值带宽与平均带宽相同：

带宽 = 17 bit × 2(实部+虚部) × 135.135135 MHz = 4.595 Gbps

工作频率

工作频率 = 1 / 时钟周期 = 1 / 7.4 ns = 135.135135 MHz

2.2 硬件结构图

图 3 电路硬件结构图

整个电路分为以下模块：

模块名称	文件名	模块类型	功能描述
控制模块	`ctrl`	时序逻辑	控制电路中各个模块的运行时序
串转并模块	`s_p`	时序逻辑	将串行输入的数据整合为并行并改变顺序
复选器	`mux`	时序逻辑	按照 FFT 级数选择进入运算模块的数据
中转存储模块	`reg1`	时序逻辑	存储并转发两级 FFT 运算间的运算数据
运算模块（蝶形运算）	`butterfly`	组合逻辑	进行四输入蝶形运算
乘法器	`multi16`	组合逻辑	计算数据与旋转因子间的乘法
并转串模块	`p_s`	时序逻辑	将并行输出的数据分解为串行并倒位序

2.3 流水线时序设计

时钟周期	1-16	17-21	22-29	30-37
input	第 N 组输入数据到 REG1	第 N+1 组输入数据到 REG1	—	—
calculate	—	两级蝶形运算	两级蝶形运算	—
output	—	—	第 N-1 组从 REG3 输出	第 N 组从 REG3 输出

2.4 时序过程

三、RTL 模型与仿真验证

3.1 验证方法

FFT 芯片的验证包括两部分：

输出结果验证：通过 testbench 输入数据，将仿真输出与理论正确结果对比
流水线验证：一次输入多组数据，观察电路是否能流水式执行

3.2 验证平台搭建

在 ModelSim SE-64 10.1c 中，将所有模块的 Verilog 代码通过 top 文件连接，撰写 testbench 从指定文本文件读入输入数据并进行计算。

3.3 仿真验证结果

3.3.1 功能点验证

取三组输入作为测试向量，验证输出结果正确性与流水线功能。

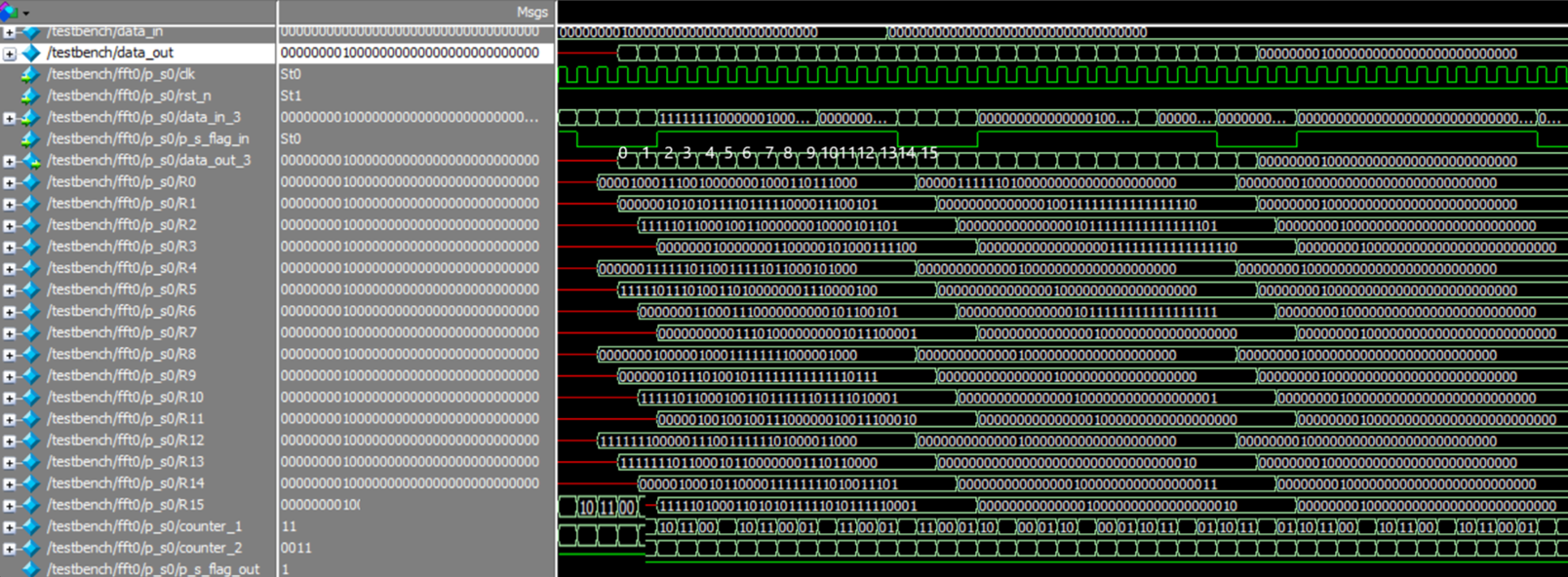

图 4 测试波形（流水线时序验证）

从波形可见，p_s 模块数据按预期工作：每周期进入 4 个数据，逐个输出，上一组数据输出完毕后下一周期立即输出下一组，流水式执行衔接良好。

3.3.2 第一组数据验证对比

X[k]	理论输出（实部）	实际输出（实部）	理论输出（虚部）	实际输出（虚部）
X[0]	0_00010010_00000000	0_00010001_11001000	0_00010010_00000000	0_00010001_10111000
X[1]	0_00000101_01101110	0_00000101_01011110	1_11110000_10111010	1_11110000_11100101
X[2]	1_11110110_00000000	1_11110110_00100110	0_00000100_00111110	0_00000100_00101101
X[3]	0_00000010_00001101	0_00000010_00000011	0_00001010_01011100	0_00001010_00111100
X[4]	0_00001000_00000000	0_00000111_11101100	1_11110110_00000000	1_11110110_00101000
X[5]	1_11110110_00110000	1_11110111_01001101	0_00000011_10010000	0_00000011_10000100
X[6]	0_00000011_00101011	0_00000011_00011100	0_00000010_11100000	0_00000001_01100101
X[7]	0_00000000_01101101	0_00000000_01110100	0_00000010_11100000	0_00000010_11100001
X[8]	0_00000010_00000000	0_00000010_00001000	1_11111110_00000000	1_11111110_00001000
X[9]	0_00000101_11100001	0_00000101_11010010	1_11111111_11110101	1_11111111_11110111
X[10]	1_11110110_00000000	1_11110110_00100110	1_11111011_11000001	1_11111011_11010001
X[11]	0_00001001_01000010	0_00001001_00100111	0_00000100_11110011	0_00000100_11100010
X[12]	1_11111100_00000000	1_11111100_00011100	1_11111010_00000000	1_11111010_00011000
X[13]	1_11111101_01111111	1_11111101_10001011	0_00000011_10111111	0_00000011_10110000
X[14]	0_00001000_11010100	0_00001000_10110000	1_11111110_10010101	1_11111110_10011101
X[15]	1_11110100_01000010	1_11110100_01101010	1_11110101_11001111	1_11110101_11110001

图 5 Transcript 输出

通过对比可知，实际输出与理论输出的实部与虚部均十分接近，在误差范围内可认为相等（存在数据位宽限制等不可避免的截断误差）。第二组、第三组数据经同样验证，结果一致。

3.3.3 测试向量

第一组测试向量：

0000000010000000000000000000000000
0000000000000000000000000000000000
0000000010000000000000000000000000
0000000000000000000000000000000000
0000000110000000000000000000000000
0000000100000000000000010000000000
0000000010000000000000100000000000
0000000100000000000000001000000000
0000000010000000000000000000000000
0000000100000000000000010000000000
0000000010000000000000000000000000
0000000000000000000000000000000000
0000000010000000000000000000000000
0000000010000000000000000000000000
0000000010000000000000000000000000
0000000010000000000000000000000000

第二组测试向量： 全 1 序列（16 个相同数据）

第三组测试向量： 仅第一个数据为 1，其余为 0

3.3.4 仿真性能统计

✅ 成功实现 16 点 FFT 算法，输出结果与理论值一致
✅ 每周期输入一个数据，每周期输出一个数据
✅ 成功实现流水式运行
✅ 多次测试输出结果稳定，未出现错误

四、逻辑综合策略与结果

4.1 逻辑综合流程

使用 Synopsys Design Compiler (DC) 进行逻辑综合，主要流程：

指定库文件 → 读入设计(转GTECH) → 定义环境 → 设计约束 → 编译策略 → 综合优化 → 存储网表

参数设置

参数	数值
工艺	SMIC 0.18 μm
时钟周期	7.4 ns
输入输出延迟	3.7 ns
工作电压	1.62 V
运行温度	125 ℃
面积约束	0（无约束）
互连模型	balanced_tree
时钟延时	4.3 ns
不确定时钟	0.5 ns
过渡时钟	0.2 ns
端口最大过渡	3 ns

4.2 逻辑综合结果

时序结果

项目	时间 (ns)
clock clk (rise edge)	7.40
clock network delay (ideal)	4.30
clock uncertainty	-0.50
clk slack (MET)	0.00

7.4 ns 时钟符合设计要求，换算工作频率约为 135 MHz。

面积结果

项目	数量	项目	面积 (μm²)
Ports	70	Combinational area	1,483,546.41
Nets	140	Non-combinational area	153,599.85
Cells	71	Net Interconnect area	2,089,790.57
References	3	Total Area	3,726,936.83

功耗结果

项目	数值
Global Operating Voltage	1.62 V
Cell Internal Power	756.0848 mW
Net Switching Power	375.6310 mW
Total Dynamic Power	1.1317 W
Cell Leakage Power	28.5281 μW

资源使用

项目	数量
Hierarchical Cell	85 个
Hierarchical Port	5,373 个
Leaf Cell	16,473 个
Buf/Inv Cell	2,815 个
Total Number of Nets	18,037 个

设计违例

✅ 电路逻辑综合结果中无设计违例

五、物理实现与结果分析

5.1 ICC 设计步骤

使用 Synopsys IC Compiler (ICC) 进行物理实现，分为四个阶段：

5.1.1 数据设定 (Data Setup)

读入逻辑和时序库文件、SDC 约束文件、门级网表，以及 IO 物理库文件、TF 工艺文件、TLU+ 文件等物理数据。

5.1.2 布局规划 (Floorplanning)

定义所有管脚（输入输出、时钟、初始信号）及电源组
添加电源环，生成基本布局规划
尝试标准单元虚拟布局（create_fp_placement -timing_driven）
分析拥塞（面积利用率设置不高，拥塞问题较少）
形成电源网络，分析时序，调整电源管脚位置使电压降 < 10%

5.1.3 布局 (Placement)

遵循 NDR 规则，特殊信号线（如 clock）加宽、加大间距
执行 place_opt 进行布局
布局优化（解决建立时间违例）
拥塞分析与优化

5.1.4 时钟树综合 (CTS)

生成时钟网络，加入 buffer 解决负载和 slew time 问题
执行 clock_opt
单时钟同步设计，CTS 工作较简单

5.1.5 布线 (Routing)

全局布线 → 轨道分配 → DRC 修复
先对时钟布线（route_group -all_clock_nets）
解决 verify_lvs 报错（查阅资料后确认无实质影响）
解决虚拟机内存不足导致的闪退问题（清理空间后完成）

5.2 ICC 设计结果

5.2.1 芯片概貌

图 6 芯片概貌

顶部和底部各 22 个管脚
左边和右边各 23 个管脚
共 10 组电源管脚：4 组为管脚供电（分列四周），6 组为内核供电（上下各 1 组，左右各 2 组）

5.2.2 时序结果

阶段	input (ns)	output (ns)	clk (ns)
data_setup	—	—	0.48
data_setup_zic	1.43	0.48	1.19
floorplan	0.95	-1.02	-1.39
placement	1.01	0.59	0.19
cts_only_psyn	1.26	0.82	0.62
cts_only_cts	1.26	0.83	0.36
route_initial	1.35	0.88	0.65
route_final	1.35	0.85	0.01

5.2.3 面积结果

图 7 芯片面积测量

| 项目 | 面积或长度 |

Combinational Area	1,477,888.21 μm²
Non-combinational Area	154,248.50 μm²
Net Area	0.00 μm²
Net X Length	620,954.62 nm
Net Y Length	666,869.44 nm
Cell Area	1,632,136.71 μm²
Design Area	1,632,136.71 μm²
Net Length	1,287,824.00 nm
Total Area	4,695,300.72 μm²

芯片尺寸：2092.38 μm × 2244.00 μm

5.2.4 功耗结果

项目	数值
Global Operating Voltage	1.62 V
Cell Internal Power	33.6445 mW
Net Switching Power	12.7067 mW
Total Dynamic Power	44.3512 mW
Cell Leakage Power	26.0446 μW

5.2.5 芯片压降

图 8 芯片压降分析

工作电压：1.62 V
最大压降：129.6 mV
压降比例：129.6 / 1620 = 8% < 10%，符合设计要求

5.2.6 拥塞分析

图 9 拥塞分析（Placement / Detail Route / Track Assignment / Global Route）

由于芯片面积较大，面积利用率设置不高，拥塞问题较少，顺利解决。

5.2.7 资源使用

项目	数量或利用率
Module Cells	16,240 个
Pins	91,614 个
IO Pad Cells	90 个
IO Pins	70 个
Nets	18,151 个
Average Pins Per Net	3.0535 个
Total Std Cell Area	514,936.70 μm²
Total Pad Cell Area	1,612,800.00 μm²
Core Size	1612.38 × 1764.00 = 2,844,238.32 μm²
Pad Core Size	1672.38 × 1824.00 = 3,050,421.12 μm²
Chip Size	2092.38 × 2244.00 = 4,695,300.72 μm²
Std cells utilization	18.10%
Cell/Core Ratio	18.10%
Cell/Chip Ratio	45.32%
Number of Cell Rows	350

图 10 单元密度分布

5.2.8 设计违例

✅ 最终设计无设计违例

六、设计总结

6.1 遇到的主要问题

管脚数量过多，芯片面积过大
电路计算结果不正确
时序模块数据传输不同步，拖慢运算速度
芯片工作频率过低
芯片电压降问题

6.2 相应的解决思路

问题	解决方案
管脚过多、面积过大	采用串并转换减少管脚；改用基-4 FFT 算法并复用蝶形运算模块减小面积
计算结果不正确	手动计算关键中间数据，逐一比对各模块输入输出，逐个修复 bug
数据传输不同步	在时序电路传输标志信号的同时，用组合逻辑电路传输数据，避免同步问题
工作频率过低	重写乘法器：将乘法运算改为组合逻辑状态机判断旋转因子，采用移位方法完成乘法，频率从 82 MHz 提升至 135 MHz
电压降问题	增加供电管脚数量并调整位置，最大压降控制在 8%（何卫锋老师指导）

6.3 关键优化点

乘法器优化（频率提升核心）

优化前：

assign mul = in_17bit[16:0] * in_8bit[7:0];  // 直接乘法，延迟大

优化后：

always @ (in_17bit or in_8bit) begin
    case (in_8bit)
        8'b00000000: neg_mul = 25'b0;
        8'b01111111: neg_mul = (in_17bit << 7);
        // ... 其他旋转因子用移位实现
    endcase
end

通过 set_flatten true 和 compile –map high 策略，将工作频率从 82 MHz 大幅提升至 135 MHz。

七、参考资料

[1] FFT 算法相关教材与文献
[2] Synopsys Design Compiler 用户手册
[3] Synopsys IC Compiler 用户手册
[4] SMIC 0.18 μm 工艺设计套件文档

项目成果总结： 本项目完整实践了数字 IC 设计的前后端全流程，从 RTL 编码、功能仿真、逻辑综合到物理实现，成功将 16 点基-4 FFT 算法芯片化。通过架构优化（串并转换、流水线）、算法优化（基-4 复用）、电路优化（组合逻辑移位乘法器），在 SMIC 0.18 μm 工艺下实现了 135 MHz 工作频率、4.70 mm² 面积、5.25×10⁻⁶ mJ 单次运算能耗的优异性能指标。

八、项目工程下载（源码、文档和参考文献）

包含：前端RTL源码、中端DC源码脚本、后端ICC源码脚本、项目报告、参考文件等
