在FPGA上部署轻量BP神经网络-Python与Verilog：信号检测实战

储备知识：

我们在前文讲了BP神经网络算法和激活函数
BP神经网络算法
https://ee.ac.cn/index.php/archives/612.html
激活函数讲解
https://ee.ac.cn/index.php/archives/617.html

一、背景：为什么要在FPGA上跑神经网络？

在无源物联网（Battery-free IoT）和反向散射通信（Backscatter）场景中，传统的信号检测方法（如能量检测）虽然电路简单，但无法区分同频段的多种信号，且受噪声影响大；而基于PC或GPU的深度学习方案虽然精度高，但功耗动辄数十瓦，显然无法部署在依赖能量采集的微瓦级标签上。

核心矛盾在于：缺乏一种检测精度高、功耗极低（毫瓦级）、且能实时处理的解决方案。

答案是将轻量级的BP神经网络部署到低功耗FPGA上，在边缘端完成信号推理。

二、系统整体架构

整个检测系统的链路如下：

目标信号 → 天线 → 阻抗匹配 → LNA放大 → 包络检波(ENV) → ADC采样(1MSPS, 12bit) → FPGA(BP神经网络推理) → 调制控制信号

在FPGA内部，BP神经网络负责识别当前输入的512点采样数据是否为LoRa信号的前导码（Preamble）。一旦识别成功，输出控制信号，开启后端的Backscatter调制模块。

FPGA选型：Actel IGLOO/e系列 AGLE600V5-FG484。选择它的原因是：

Flash架构：上电即运行，无需外部配置芯片，适合无源系统；
超低功耗：静态功耗仅0.046mW，适合能量采集场景；
资源适中：13824个逻辑单元，足以容纳轻量级网络。

三、神经网络模型设计：极致轻量

为了在FPGA上高效部署，网络结构必须足够"轻"。本文设计的网络结构如下：

层级	神经元数	说明
输入层	512	对应ADC采集的一条信号的512个采样点
隐藏层	2	仅2个神经元，大幅降低计算量
输出层	1	二分类：是目标信号(1) / 非目标信号(0)

激活函数：隐藏层和输出层均采用 ReLU。

$$f(x) = \max(0, x)$$

选择ReLU的原因不仅是训练效果好，更重要的是硬件实现极其简单——只需一个比较器判断正负，无需计算指数或乘法，这对FPGA非常友好。

训练环境：TensorFlow/Keras，使用Adam优化器和MSE损失函数。在真实环境数据集上训练后，测试集识别准确率可达 95.76%。

四、FPGA硬件实现详解

FPGA内部的神经网络是一个纯推理引擎。本节按数据流方向，逐个拆解每个模块的设计思路和Verilog实现要点。

整体RTL结构如下：

4.1 串并转换模块（Serial-to-Parallel

ADC（ADS7042）在片选信号CS拉低后，先输出2个前导0，再输出12位有效数据（D11→D0），每个数据位占用一个CLK周期。

设计要点：

CS和CLK由FPGA内部产生，CS每16个CLK周期拉低一次；
在CS下降沿开始，用计数器对串行数据移位寄存；

凑齐12位有效数据后，输出一组并行数据 adc_data[11:0]。

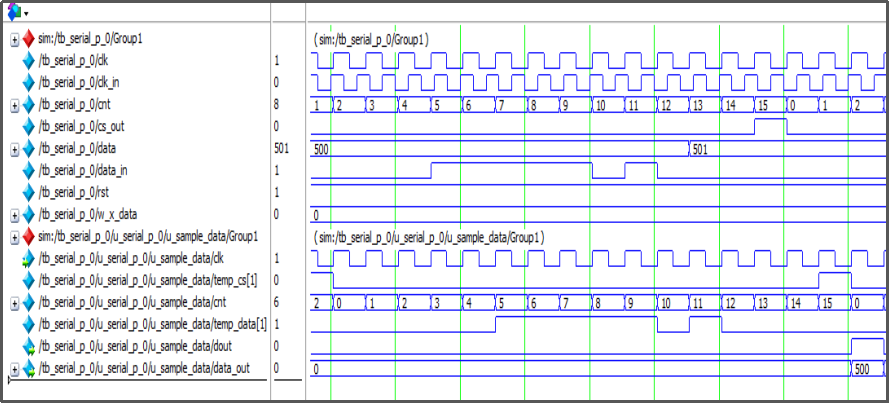

波形图

module serial_p(input data0_in,input cs,input clk,output[12:0] data0_out,input rst);
  reg[11:0] temp;
  reg[12:0] save;
  integer count;
  integer cnt;
always @(negedge clk  or negedge rst)
          begin
                if(!rst) begin//reset
                   temp<=12'b000000000000;
                   count<=-1;
                   save<=12'b111111111111;
                   cnt<=-1;
                   end
                else if(cs&&count%16==0)
                   begin
                      save<={1'b0,temp};
                      count<=1;
                      cnt<=cnt+1;
                      if(cnt==512)
                          begin cnt<=1;
                          end
                      end
                else if(cs)
                   begin
                      temp<=12'b0;
                      count<=1;
                      end
                else if(count<3)
                      count<=count+1;
                else
                   begin
                      temp<={temp,data0_in};
                      count<=count+1;
                      end
          end
assign data0_out=save;
endmodule

4.2 数据归一化模块

问题：训练时，输入数据被归一化到 [0, 1.8]（对应ADC参考电压1.8V）。如果在FPGA中直接用除法做 Vin = adc_data / 4095 * 1.8，会消耗大量逻辑资源（FPGA做除法器代价极高）。

解决方案：在软件端完成归一化，FPGA端只做整数运算。

具体做法：

在Python/Keras训练时，将输入数据 x 归一化为 x_norm = x / 4095 * 1.8；
在提取权值时，将第一层权值 w 除以 1.8 并放大 1024 倍取整；

这样FPGA输入的原始ADC值 adc_data（范围0~4095）直接与预处理后的权值相乘，等效于完成了归一化+加权。

# 创建一个自定义的回调对象
cb = MyCallback()
# 以只读方式打开训练数据文件
with open('/content/work/data/data.txt') as traindata:
 # 读取文件内容
 data = traindata.read()
# 将文件内容转换为numpy数组，并将数据类型转换为float，并将数组形状调整为(47100, 2)
data = np.array(list(data.split()), dtype=float).reshape((47100, 2))
# 创建一个最大最小归一化对象
min_max_scaler = preprocessing.MinMaxScaler()
# 归一化
data = data * (1/65535)
# 以只读方式打开训练标签文件
with open('/content/work/data/label.txt') as labda:
 # 读取文件内容
 labels = labda.read()
# 将文件内容转换为numpy数组，并将数据类型转换为float，并将数组形状调整为(47100, 2)
labels = np.array(list(labels.split()), dtype=float).reshape((47100, 2))
# 对data和labels进行乱序，保持它们的对应关系
# 为了保持对应关系，需要先将data和labels沿着第二个维度拼接起来，形成一个(100, 4)的数组
# 然后对这个数组进行乱序，再将它们沿着第二个维度分开，还原成data和labels
data_labels = np.concatenate((data, labels), axis=1)
np.random.shuffle(data_labels)
data = data_labels[:, :2]
labels = data_labels[:, 2:]

FPGA端实现：
实际上，归一化模块在FPGA中被合并到了权值预处理阶段，硬件上不需要额外的归一化电路。但为了模块化清晰，也可以显式设计一个"电压映射"模块，将12bit ADC码值转换为定点数格式：

工程建议：永远不要在FPGA里做除法。所有线性变换（归一化、缩放）都应在软件端合并到权值中，FPGA只做整数乘加。

4.3 隐藏层神经元模块（核心计算单元）

隐藏层的数学表达式：

$$y = \text{ReLU}\left( \sum_{i=1}^{512} x_i \cdot w_i + b \right)$$ , i = 1..512

工程难点：

512次乘累加如果在一个时钟周期完成，需要512个乘法器，资源爆炸；
如果纯串行完成，需要512个时钟周期，一条chirp要512×512=262144个周期，太慢。

解决方案：采用 串行MAC流水线 + 双缓冲FIFO 架构。

设计思路：

权值存储：512个权值和1个偏置在编译时以 reg [31:0] w[0:511] 形式固化在FPGA中；
FIFO缓存：ADC每输出一个采样点，立即写入FIFO。FIFO深度设为16即可（只要保证不溢出），因为读出速度（MAC运算）和写入速度（ADC采样）基本匹配；
串行MAC：每个时钟周期从FIFO读出一个数据 xi，与对应的 wi 相乘，累加到累加器 acc；
512个周期后：累加器结果加上偏置 b，送入ReLU模块。

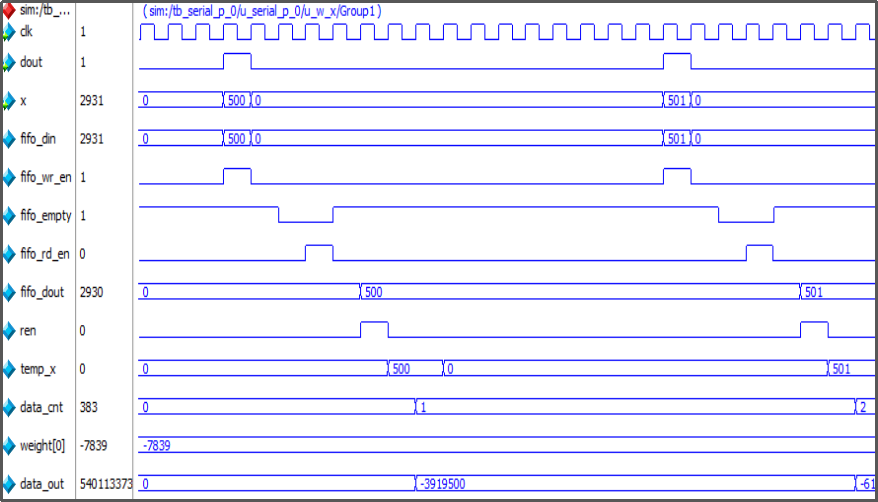

FIFO波形图

关键设计细节：

位宽设计：输入22bit × 权值32bit = 乘法结果54bit，累加512次需要额外9bit，因此累加器至少需要 63bit。如果位宽不够，累加会溢出，导致结果完全错误。
时序约束：乘法器和加法器要满足16MHz时钟的建立保持时间。如果组合逻辑延迟太大，需要插入流水线寄存器（将乘法器和加法器分两级完成）。
双神经元并行：隐藏层有2个神经元，需要例化两个上述模块，各自独立的权值存储和累加器，但共享同一个FIFO输入。

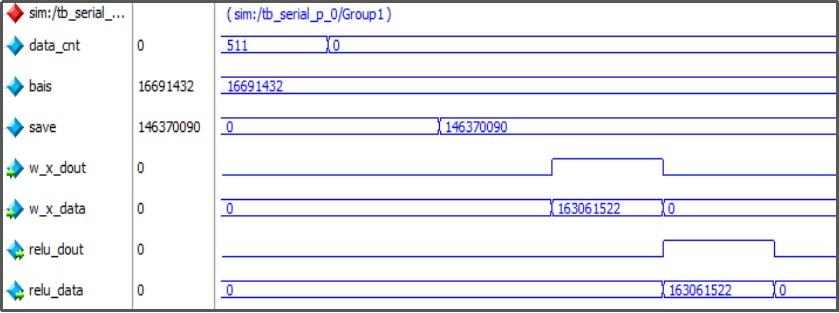

4.4 ReLU激活函数模块

ReLU的硬件实现是整个网络中最简单的部分：

module relu (
    input  wire        clk,
    input  wire        rst_n,
    input  wire [31:0] x_in,       // MAC+bias结果
    input  wire        x_valid,
    output reg  [31:0] y_out,
    output reg         y_valid
);
    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            y_out  <= 32'd0;
            y_valid <= 1'b0;
        end else begin
            y_valid <= x_valid;
            if ($signed(x_in) >= 0)
                y_out <= x_in;
            else
                y_out <= 32'd0;
        end
    end
endmodule

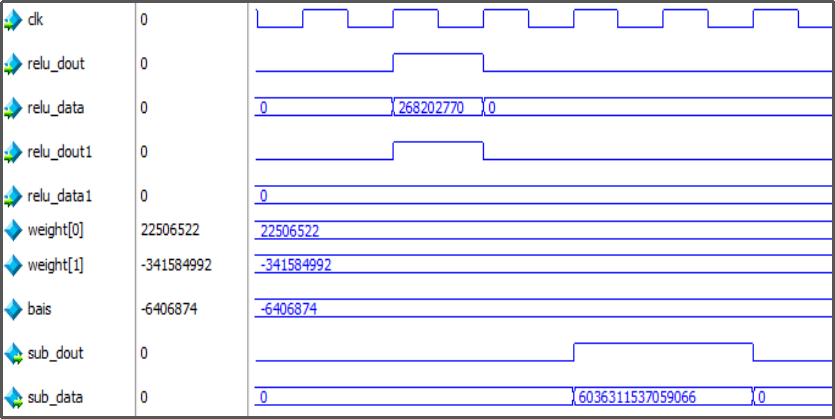

4.5 输出层神经元模块

输出层只有1个神经元，输入是隐藏层2个神经元的输出：

$$\text{output} = \text{ReLU}\left( h_1 \cdot w'_1 + h_2 \cdot w'_2 + b' \right)$$

这个模块与隐藏层类似，但逻辑资源消耗极小。

module nerual_out( clk, rst,x1,x2,data_out );
input clk, rst;
input signed[0:49] x1,x2;
output signed[79:0] data_out;

//<statements>
//reg signed[0:28] weight[0:1];
reg signed[0:7] save,save1,save2;
localparam bais=-50'd214979034352654;
//localparam bais = -26'd6406874;
localparam weight0 = 29'd22506522;
localparam weight1 =-29'd341584992;
//integer bais;
integer count;
always @(negedge clk  or negedge rst)
       begin
              if(!rst) //reset,set values and bias
               begin
//                bais<=-50'd214979034352654;
//                weight[0]<=29'd22506522;
//                weight[1]<=-29'd341584992;
                save<=0;
                save1<=0;
                save2<=0;
                count<=0;
                end
              else
                begin
                 save1<=x1*weight0;
                 save2<=x2*weight1;
                 count<=count+1;
                if(count>518)
                 save<=save1+save2+bais;//Multiply the input by the weights and add up the results
                end

    end
assign  data_out=save;
endmodule

4.6 阈值判断模块

为什么需要阈值判断？

前面提到，我们在保存权值时将所有参数扩大了 1024 倍（即 $2^{10}$）。这意味着：

隐藏层的输出值也被放大了约1024倍；
输出层的计算结果同样被放大；
原本训练时，输出层ReLU后大于0即判定为目标信号；
现在由于数值被放大，不能简单以0为界，需要设定一个等效的阈值。

阈值推导：

原始判定边界：输出 > 0.5（二分类常用阈值）；
放大后等效边界：threshold = 0.5 × 1024 × 1024 = 524288；
实际上，由于隐藏层和输出层都放大了1024倍，总放大倍数为 $1024^2 = 1048576$，因此：
threshold = 0.5 × 1048576 = 524288。

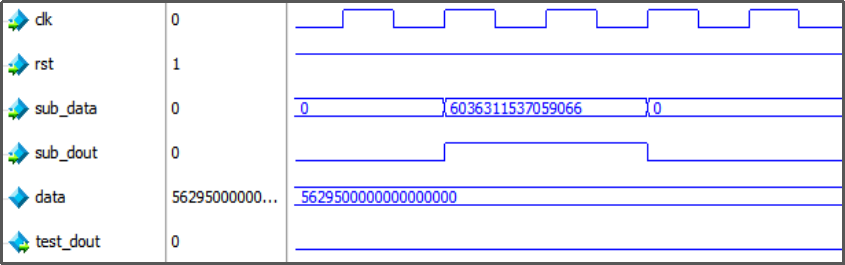

波形图

五、关键优化技巧

5.1 归一化的"逆向"处理

再次强调这个最重要的优化：

处理方式	FPGA资源消耗	推荐度
FPGA内做除法（adc/4095）	极高，需除法器IP	❌
FPGA内用移位近似除法	中等，精度损失大	△
权值预处理（本文方法）	零额外消耗	✅

具体做法：

训练时归一化：$V_{\text{in}} = \frac{\text{adc_data}}{4095} \times 1.8$；
提取权值时：$w' = \frac{w}{1.8} \times 1024$，取整；
FPGA输入：直接使用原始ADC值 $x$（0~4095）；
等效运算。

5.2 权值二值化（BWN）降低功耗

为了进一步压缩模型、降低功耗，本文采用了 Binary-Weight-Networks (BWN) 对权值进行二值化：

权值只取 +1 或 -1；
引入缩放因子 α 保证量化后的权值尽可能接近原始浮点权值。

二值化后，乘法运算退化为加减法或符号位判断，FPGA资源占用和动态功耗大幅下降。虽然精度略有损失，但在本场景中仍能保持97%以上的识别率。

二值化乘法器的Verilog实现：

// 二值化权值乘法：只需判断符号
wire signed [31:0] product;
assign product = bin_weight ? x_in : -x_in;  // bin_weight=1为正，0为负

相比32bit×32bit的硬件乘法器，这个逻辑几乎不消耗DSP资源。

5.3 亚稳态消除

ADC数据输入和CS信号是异步信号（相对于16MHz系统时钟），必须做双级触发器同步，防止亚稳态传播：

reg adc_dat_d1, adc_dat_d2;
always @(posedge clk) begin
    adc_dat_d1 <= adc_dat;  // 第一级
    adc_dat_d2 <= adc_dat_d1; // 第二级（稳定后使用）
end
wire adc_dat_sync = adc_dat_d2;
